案例：廣東某鋁型材廠，購買佛山市真空泵廠有限公司設計生產的“真空環保廢液處理系統”,但是在調試過程中出現反應釜震動的情況，廢液處理系統調試過程中反應釜為什么會產生震動？

首先我們來了解一下“真空環保廢液處理系統”。“真空環保廢液處理系統”是有佛山市真空廠有限公司生產設計的一套用于處理可回收的廢酸混合液，分離、提純廢酸混合液中的酸的比重、濃度使其達到生產要求后可重新投入生產使用。

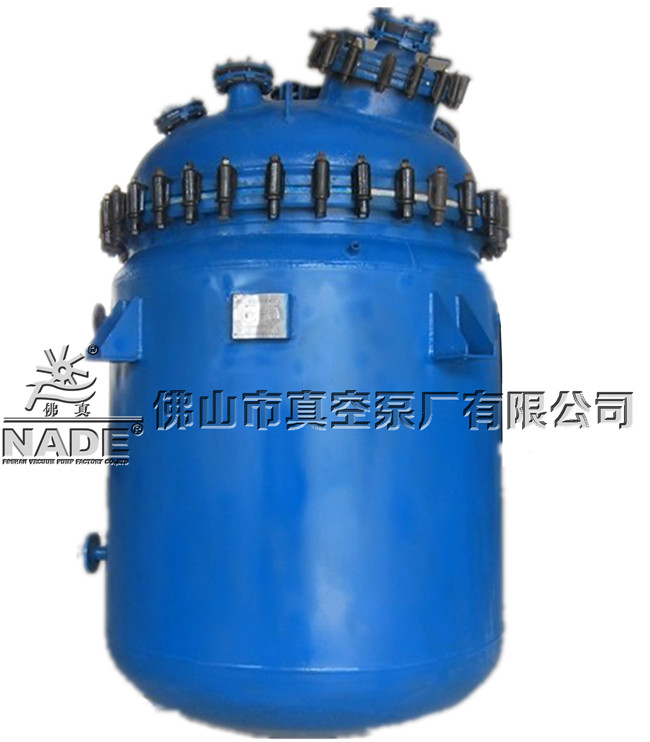

該廢液處理系統由水環真空泵、綜合冷凝器、搪瓷反應釜以及相關輔助設備和相關管道組成。

客戶現場：

該套廢液處理系統使用鍋爐提供熱量，鍋爐為2T鍋爐，現場鍋爐所產生的壓力為0.08Mpa至0.12Mpa，不穩定；蒸汽輸送到反應釜內溫度為60℃；所使用3T反應釜，內含4200kg待處理廢酸液，使用4條中等槽鋼支撐；反應釜排水管為3/4，堵塞。

事故分析：

1、鍋爐所產生的壓力只有0.1Mpa，當蒸汽輸送到反應釜內溫度只有60℃，在溫度60℃的情況下，蒸汽迅速冷卻變回水，并儲存在反應釜內壁；

2、鍋爐輸出蒸汽的壓力低，產生的壓力為0.08Mpa至0.12Mpa，時而0.1Mpa、時而0.08Mpa、時而0.12Mpa，鍋爐輸出蒸汽的壓力不穩定。在蒸汽不停地往反應釜輸送時，但是由于壓力與溫度的影響，導致所輸送的蒸汽，在壓力和溫度不夠的情況下冷卻成水，在壓力和溫度足夠的情況下，蒸汽熱能輸送使反應釜內壁的水不斷翻滾，不斷冒泡。

3、一個3T反應釜中裝有4200kg廢酸液，重量較重，使用單單4條槽鋼支撐，沒有其他固定和加強固定設施，支撐力不足，固定力度不足，容易造成晃動，并且存在較大安全隱患。

4、反應釜蒸汽排出口被物質堵塞蒸汽排出口，蒸汽不斷涌入反應釜而無法及時排出。

5、反應釜排水管使用為3/4管徑排水管，且堵塞。停機后沒有打開排水閥門。

處理方法：

1、鍋爐輸送蒸汽壓力低導致輸送速度慢，當蒸汽輸送到反應釜時溫度下降冷卻成水，儲存在反應釜內壁。再繼續輸送蒸汽的時候，則產生震動。而使用“真空環保廢液處理系統”的鍋爐選用應不低于5T，蒸汽輸出壓力為0.5Mpa，蒸汽到達反應釜溫度為120℃或以上，2T的鍋爐水蒸汽輸送壓力太少而且所產生的蒸汽的量不足，是造成反應釜震動的原因之一。

2、“真空環保廢液處理系統”所配套的反應釜為3T反應釜，裝有廢酸液的反應釜的重量較重，應加強固定。不能存在固定不牢而使晃動的情況出現，杜絕安全事故發生。

3、定時檢查反應釜是否存在異響或震動，打開反應釜排水閥門，防止反應釜內壁儲水或堵塞。
